1、 概述

调度通信系统是安全生产“六大”系统里面必备的系统，是生产通信、救援保障、指挥调度必不可少的联系通道。因此通信系统的大对数电缆的通信传输线路的保护**显得非常重要。当携带有大能量的雷电击中系统防雷能力较薄弱的通信传输线路，尤其在击中有一定高度的架空传输线路后，尽管传输线路使用的是屏蔽线缆，并要求做可靠接地(如果屏蔽效果不好，接地质量较差则更危险)，但雷电的危险能量仍能窜入线路中，并进入正在运行的设备，轻则造成设备损坏，重则有可能因设备损坏造成电火花外漏，由电火花引起。因此《煤矿安全规程》第四百五十九条第三款规定:通信线路必须在入井口装设熔断器和防雷电装置**是为了规避这个风险，以保证通信线路的安全。

通信线路避雷器，集成了通信线路不同电压等级的防雷和熔断保护。对过电压进行钳位，过电流进行熔断，雷击大电流直接对地泄放。以保证通信线路的安全。为了更好的识别某一路的电压通信线路状态， II型增加了通信线路状态包括空闲、通话、振铃等指示。 III型增加了智能通信线路管理系统，及在没有配置耦合安全珊的情况下可以选配耦合安全珊模块。在通信线路管理系统里面能智能显示某一路的线路状态。一旦某一线路出现了故障，系统能提示并能报警。

2、 型号命名与分类

a)   分类

防爆型式：矿用本安型

防爆标志：Exib I Mb

b)   外形尺寸及重量

3、 产品结构

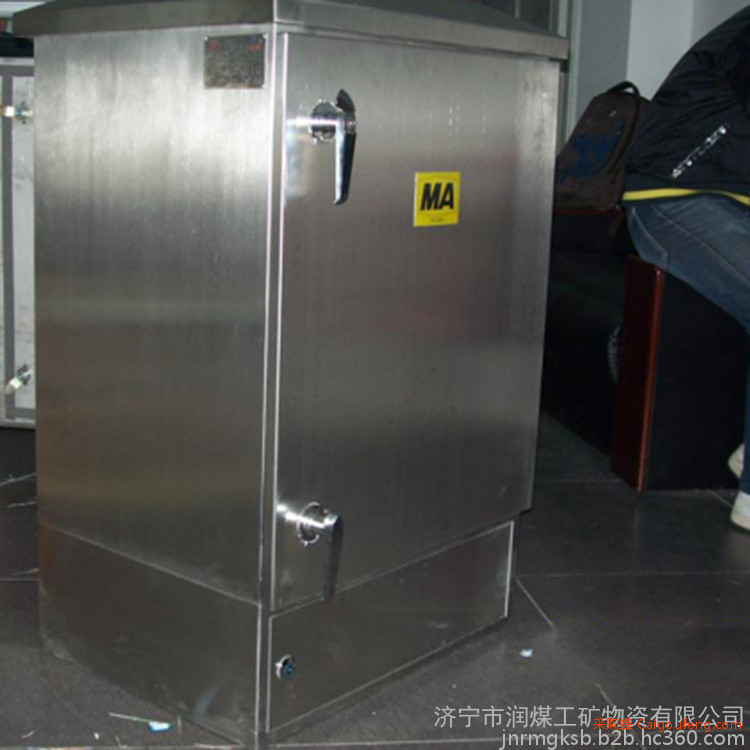

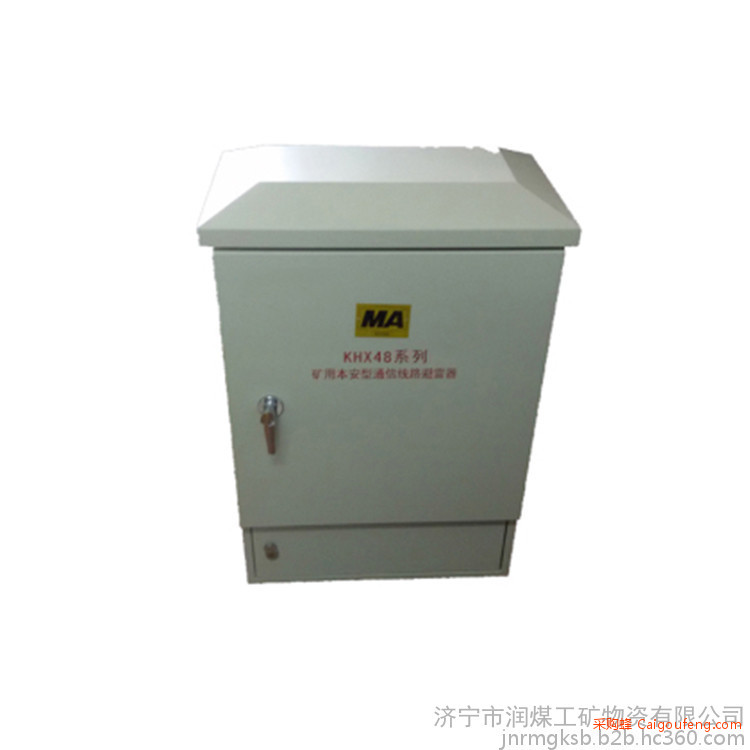

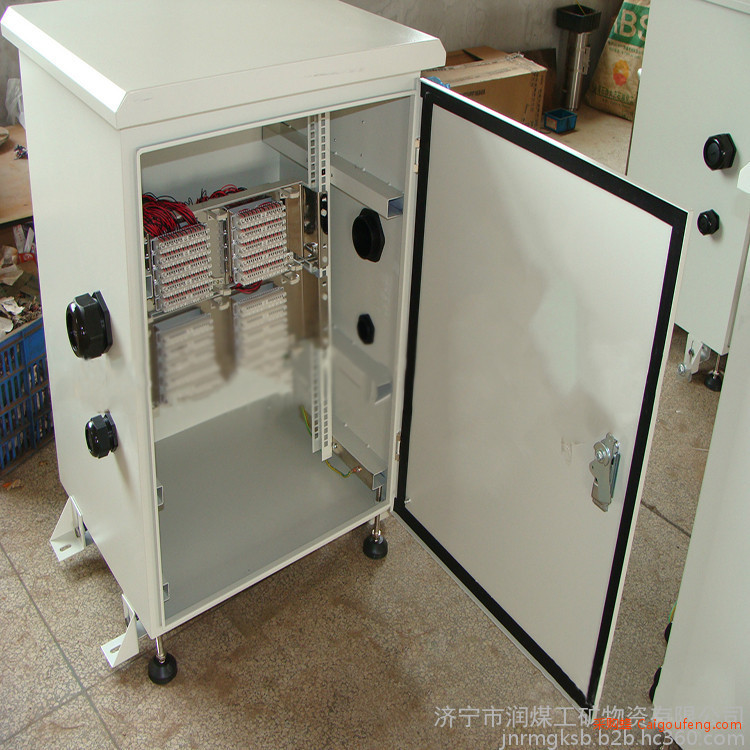

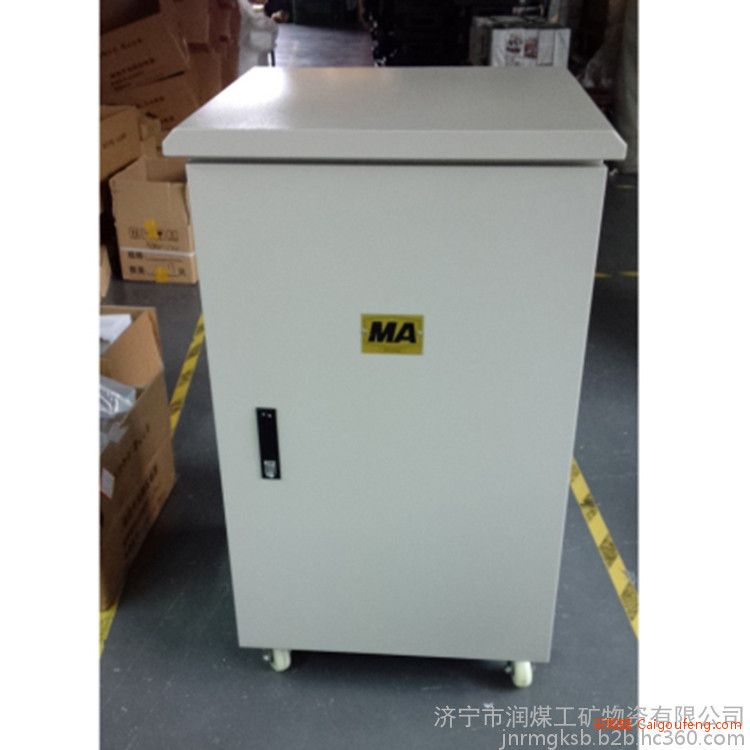

本安型避雷器整机外壳由不锈钢制造。按安装方式分成壁挂式安装和落地式安装两种，外形美观，安装方便。箱体内部含有通信线路避雷器保护的主板、通信线路监控主板、通信线路卡线输入输出模块、进线槽、出线槽等。

4、 工作原理与功能

设备对入井口通信线路的电压超过阀值时自动钳位；对入井口通信线路的电流超过截止起动电流时自动熔断；对雷击浪涌电压及某些人为的原因意外将电力线路错搭接到通信线路等引起的危害及由大功率设备开关机而引入的浪涌高幅值脉冲干扰信号等设备均可通过入井处的接地点或线路回路泄放。使过流、过压、雷击等有害信号在井口处排除,从而确保煤矿井下工作场所的安全。利用对通信线路电压状态的分析，来识别该通信线路的电压状态，并在主板上通过指示灯的形式显示出来，其中II型的指示灯的含义为：

空闲（挂机）状态—>黄灯亮

通话状态——>红灯亮

振铃状态——>双灯闪亮

故障状态——>双灯灭

II型上面的8位拨码开关的含义为，如果通信线路过长，超过10Km，通信线路衰耗过大影响通话质量，可以拨动此开关，来增加通话质量。正常情况下，不会影响通话质量（单路模块线路衰耗值不超过0.05dB,电流值为约为0.6mA）。通信线路管理系统上面软件上面会有相应的提示

a)       环境温度为-40℃~ 80℃；

b)       相对湿度为95%；

c)       大气压力为80～106kPa；

d)       使用场所：可适用有甲烷、煤尘性混合物，但无破坏绝缘的腐蚀性气体的场合。

 II型为无源型， III型中的通信线路管理系统需要提供电源接入，其中电源的工作电压为：AC220V,50Hz,或者DC12V  1A的工作电压。电压的波动范围：AC:90V~250V；DC 10.5~14V。

5.3    其他技术参数
