KT136矿用无线通信系统

一、系统概述

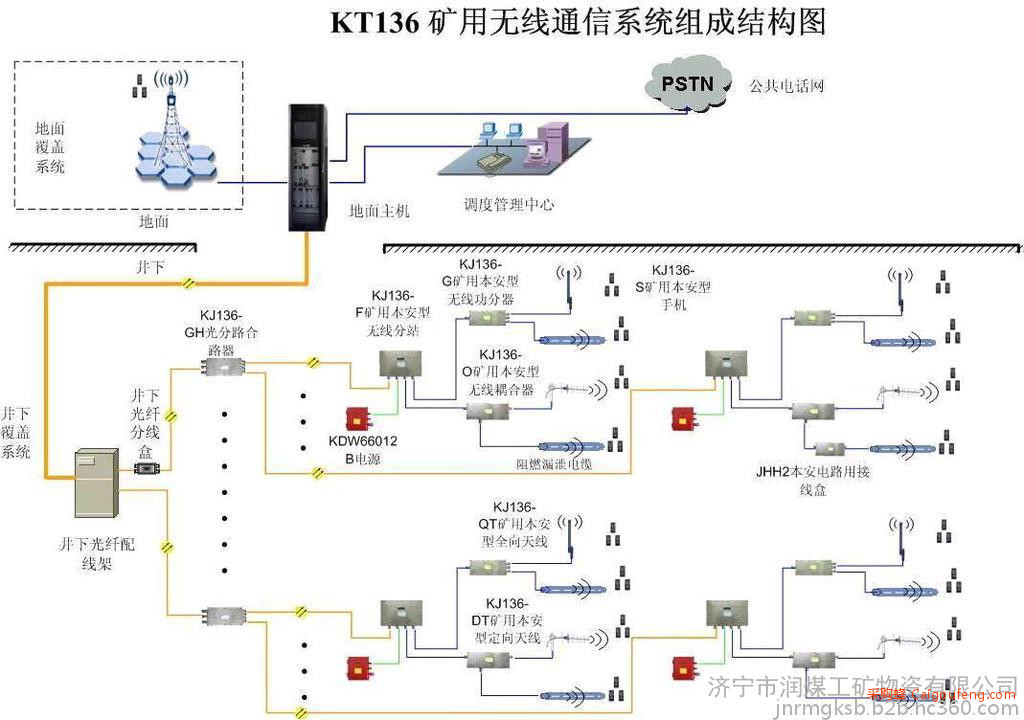

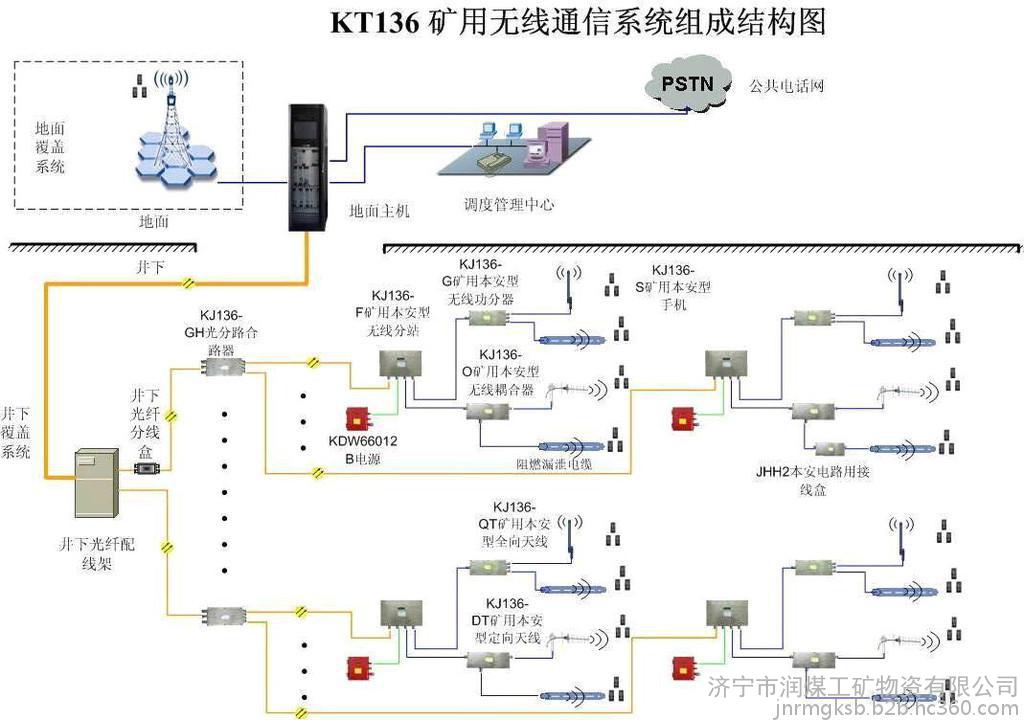

    KT136矿该装置由矿用本质安全型设备及地面一般设备组成，主要应用于煤矿生产调度通讯。系统组成：MWT－A多功能CDMA无线通信系统地面主机、KJ136-GH光合路分路器、KJ136-F矿用本安型无线分站、KDW660/12B矿用隔爆兼本质安全型稳压电源、KJ136-G矿用本安型无线功分器、KT136-O矿用本安型无线耦合器、KJ136-QT矿用本安型定向天线、KJ136-DT矿用本安型全向天线、KJ136-S矿用本安手机、JHH2本安电路用接线盒。

二、系统特点

    1.安全性高：井下设备均为本安设备，可在井下工作面等任何场所安全使用。

    2.覆盖范围广：系统采用450MHz无线频段，绕射能力强，通常情况下，利用天线**可覆盖绝大部分区域，在弯曲较多的复杂巷道可使用漏泄电缆，便可实现整个矿区的完全覆盖。

    3.适应性好：基于CDMA2000 1X技术，可实现向3G技术的平滑过渡。

    4.抗干扰能力强：采用CDMA码分多址技术，有效防止干扰，通话更清晰。

    5.系统容量大：单扇区可支持30部同时通话，扇区可根据需要增加。

    6.扩展性好：系统采用IP系统架构，适合一矿多井或一局多矿的组网方式，可与其他无线通信网、固定电话网实现对接，方便管理，节约投资。

三、技术参数

    1.系统容量：单载频单扇区即可支持32 个用户的同时通话（基本配置为单载频3扇区）

    2.系统供电：

     主机柜：AC220V

     井下无线信号分站：DC12.0V

     本安手机：DC3.7V

    3.射频信号

     下行链路频率：462.5~467.475MHz

     上行链路频率：452.5~457.475MHz

     **输出功率：1W（+30dBm）

     接收灵敏度：≤-20dBm

    4.光信号

     下行链路光波长:1550nm

     上行链路光波长:1310nm

     输出光功率：≥-4dBm

     接收灵敏度：-12dBm
