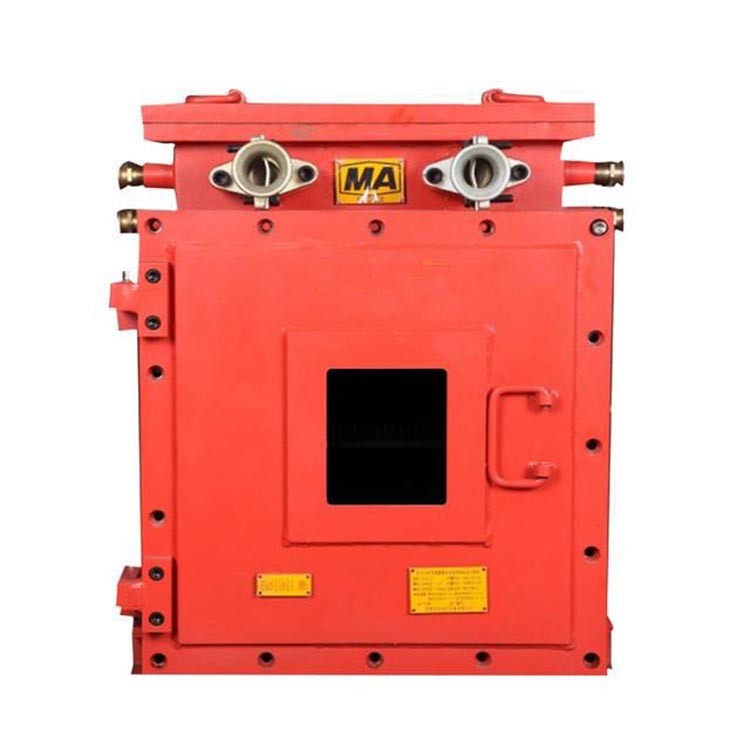

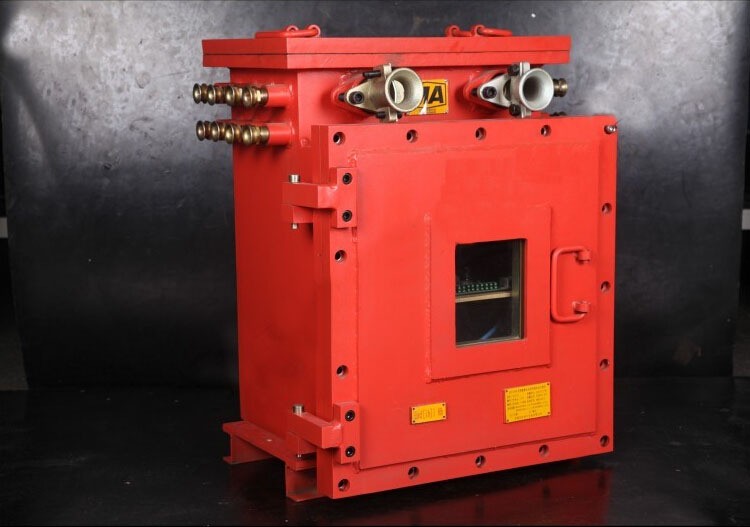

矿用隔爆网络交换机

一、适用范围及用途

KJJ101(百兆)、KJJ104(千兆)型矿用隔爆网络交换机适用于有瓦斯和煤尘**危险的矿井中，是一种全新的井下宽带通讯设备，完全符合IEEE 802.3 Ethernet和IEEE 802.3u Fast Ethernet以及Gigabit Ethernet标准，提供10/100/1000M快速以太网的能力，是在井下建立宽带综合业务数字网所必备的产品。本产品可以通过网络进行远程管理，实现VLAN配置及端口流量限制设定等功能。

二、性能特点

1、体积小巧，重量轻，装拆移位方便，即插即用，维修使用方便，可靠性高。

2、可靠的存储转发体系结构，设备之间可以通过级连进行扩展。

3、8个10/100/1000M端口。（ KJJ101为8个10/100M端口）。

4、自协商功能可以实现自动传输方式调整（全双工或半双工）和传输速率调整（10Mbps100Mbps1000Mbps）,特有的交叉/直连自动检测功能使用户可以无需考虑所连接的设备的网络端口的收发特性。

5、支持大于1K的地址空间。

三、技术特性

1、交换机技术参数

工作电压：AC127V；DC24V

工作电流：AC0.5A；DC2.5A

电压波动范围：℅75～℅110；使用TCP/IP协议

2、通讯接口类型

■光通讯口

传输介质：光纤

传输速率：KJJ101为10/100Mbps，KJJ104为10/100/1000Mbps

M大传输距离：KJJ101≥4Km ，KJJ104≥20Km

■电通讯口

传输介质：屏蔽双绞线

传输速率： KJJ101为10/100Mbps，KJJ104为10/100/1000Mbps

M大传输距离：100m

3、外形尺寸及重量

KJJ101：510×210×425 (长×宽×高)； 重量（Kg）：45

KJJ104：567×220×492 (长×宽×高)； 重量（Kg）：75
